Ruční ostření pilových řetězů bez použití přípravku vyžaduje velkou praxi a nevyhnutelně vede k odchylkám. Ruční dodržení všech uvedených úhlů a rozměrů je velmi obtížné a vyžaduje velkou zkušenost. STIHL proto doporučuje použití pilovacích přípravků a jejich pravidelné korekce u odborného prodejce STIHL. Proto má STIHL pro každého uživatele v nabídce vhodný pilovací přípravek, který nabízí potřebnou pomocnou opěru.

Pozn. níže naleznete pilovací pomůcky od výrobce Stihl, které můžete využít pro broušení řetězů všech výrobců. V nabídce máme pilníky a vodítka od jiných výrobců, princip a způsob použití se neliší od výrobce Stihl.

Přehled Nástrojů pro ošetřování řezných souprav Stihl

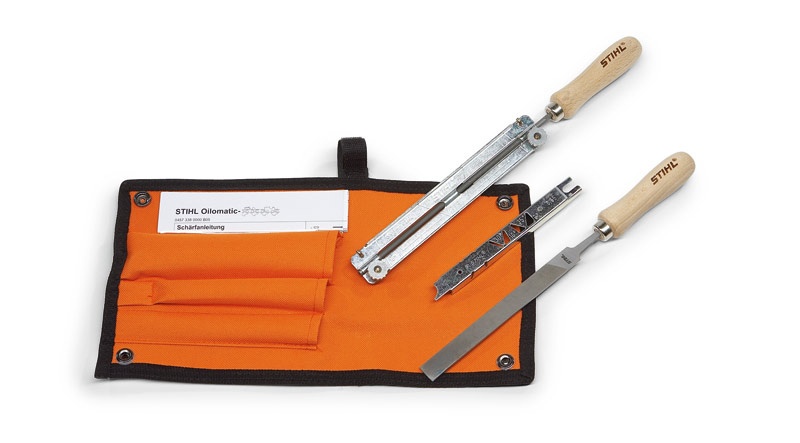

Ostřící souprava Stihl

Sestává se z držáku s kulatým pilníkem, plochým pilníkem a z pilníkové měrky v robustní brašně.

1/4" P - Obj. č. 56050071000
1/4" u. 3/8" P - Obj. č. 56050071027
.325" - Obj. č. 56050071028
3/8" - Obj. č. 56050071029

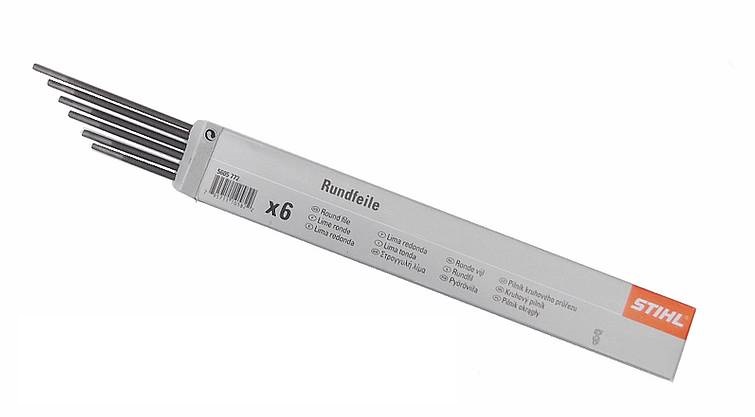

Kulaté pilníky na pilové řetězy Stihl

Pro ostřící soupravy Stihl a držáky pilníku (bez násady pilníku)

1/4" P, průměr 3,2 mm, délka 150mm - Obj. č. 56057713206
1/4" u. 3/8" P, průměr 4 mm, délka 150mm - Obj. č. 56057724006
.325", průměr 4,8 mm, délka 150mm - Obj. č. 56057724806
3/8", , průměr 5,2 mm, délka 150mm - Obj. č. 56057725206
404", průměr 5,5 mm, délka 150mm - Obj. č. 56057725506
1/4" ¹, průměr 3,5 mm, délka 150mm - Obj. č. 56057733512
.325" ¹, průměr 4,5 mm, délka 150mm - Obj. č. 56057734506

¹ řetězy jiných výrobců

Držák pilníku Stihl s kulatým pilníkem

Držák pilníků STIHL vám pomáhá nastavení polohy a výšky pilníku. Držák pilníků je nutno zvolit podle rozteče řetězu.

Při správném nasazení držáku pilníků STIHL na vrchol zubu a omezovací doraz je zajištěno vedení pilníku ve správné výšce a dodržení správného úhlu čela. Pomocí optické značky 30° pomáhá držák pilníků také při dodržení úhlu ostření. Pro dodatečnou optickou orientaci je možno použít ostřící
mříž.

1/4" P, průměr 3,2 mm - Obj. č. 56057504300
1/4" u. 3/8" P, průměr 4,0 mm - Obj. č. 56057504327
.325", průměr 4,8 mm - Obj. č. 56057504328
3/8", průměr 5,2 mm - Obj. č. 56057504329

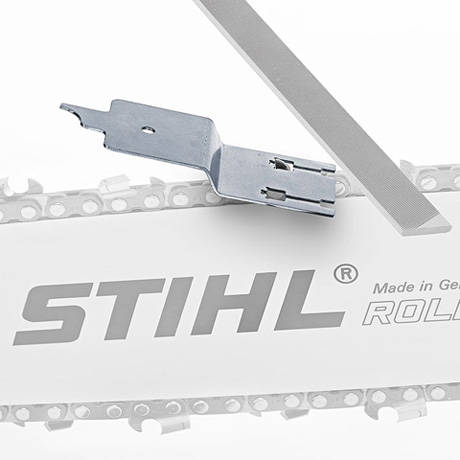

Pilové měrky k ruční úpravě omezovače hloubky

K ruční úpravě omezovače hloubky z kalené oceli se speciální povrchovou úpravou. Dvě nastavení pro tvrdé dřevo a měkké dřevo. Háčkem je možné čistit jak drážku lišty, tak i otvor pro olej v liště.

1/4" P - Obj. č. 00008934006
3/8" P - Obj. č. 00008934007
.325" - Obj. č. 00008934008
3/8" - Obj. č. 00008934009
.404" - Obj. č. 00008934010

Pilové měrky ke kontrole náběhového úhlu a úhlu ostří

1)  Měrka pro úpravu omezovacího dorazu
2)  Nastavovací hrana pro úhel ostření
3)  Čistič drážek a měřící stupnice pro měření hloubky drážky vodící lišty
4)  Nastavovací hrana pro úhel čela

Pro úpravu omezovacích dorazů a pro namátkovou kontrolu úhlů zubů nabízí STIHL pilovací měrku. Pokud jí zvolíte v závislosti na rozteči řetězu, můžete s ní zkontrolovat všechny potřebné úhly a rozměry. Pilovací měrka především podstatně zjednodušuje správnou kontrolu omezovacích dorazů.

1/4" P - Obj. č. 00008934005
1/4", 3/8" P, .325", 3/8" - Obj. č. 11108934000
.404" - Obj. č. 11068934000

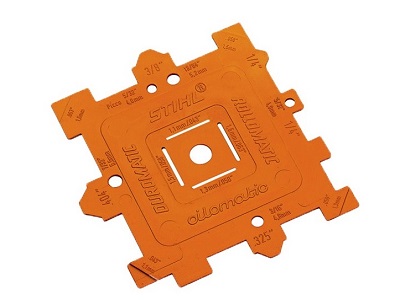

Měrky pro zjišťování rozteče zubů řetězu lišty Stihl

K zjišťování rozteče zubů řetězu a řetězky, tloušťky vodicích článků a šířky drážky vodící lišty.

Obj. č. 00008934105

Plochý pilník Stihl na broušení omezovače hloubky

K přesné úpravě omezovače hloubky

150 mm - Obj. č. 08142523356
20 x 200 mm - Obj. č. 08142123310

Trojhranný pilník pro Stihl FG2 a FG3

Pro ostřící přístroje FG2 a FG3 k úpravě omezovače hloubky a pilové kotouče Stihl se špičatými zuby.

Obj. č. 08114218971

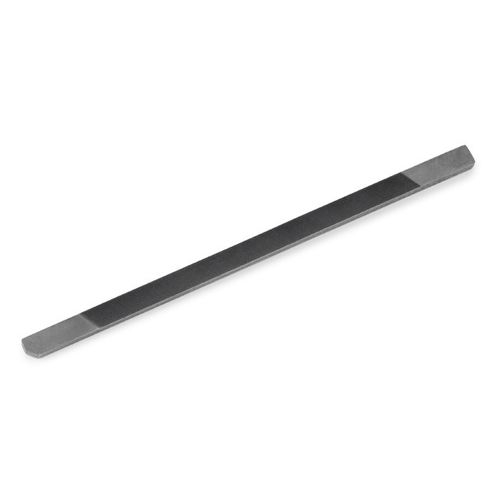

Náhradní plochý pilník pro omezovač hloubky pro držák pilníku 2v1

Pro držák pilníku Stihl 2v1, pro opracování omezovače hloubky

Obj. č. 08142523001

Plastová násada pilníku na broušení řetězů

Plastová násada. Vhodná pro kulaté pilníky od 3,2 mm do 5,5 mm a pro všechny ploché pilníky.

Obj. č. 00008814504

Dřevěná násada pilníku na broušení pilníku

Dřevěná násada, vhodná pro všechny kulaté, trojhranné a ploché pilníky o velikosti 4,0 mm až 5,5 mm a pro všechny ploché pilníky.

Obj. č. 08114907860

Plastová násada pilníku s uvedením úhlů

Plastová násada, s uvedením úhlů ostření. Pro kulaté pilníky od 3,2 mm do 5,5 mm.

Obj. č. 00008814500

Plastová násada pro ploché pilníky

Rukojeť opatřená měkkým potahem. Pro ploché pilníky do 150 mm.

Obj. č. 00008814503

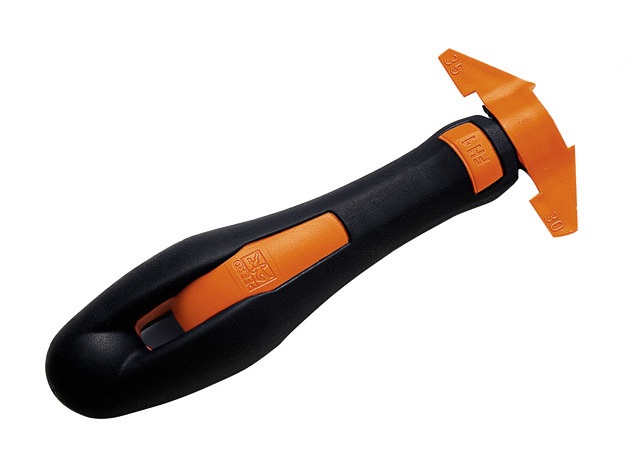

Plastová násada FH1 s uvedením úhlů

Rukojeť opatřená měkkým potahem s uvedením úhlů ostření. Pro kulaté pilníky od 3,2 mm do 5,5 mm.

Obj. č. 00008814502

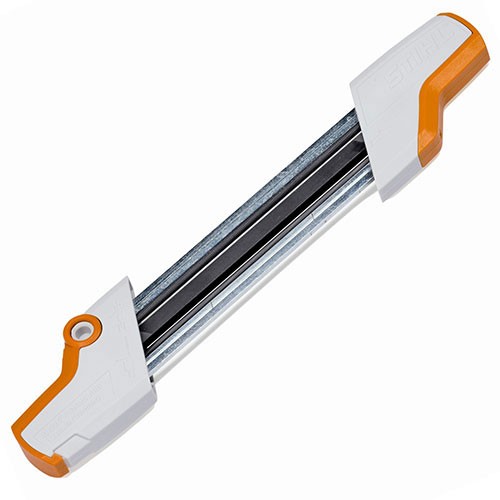

Držák pilníku 2v1 Stihl

Praktická pomůcky k rychlé-mu naostření zubů a omezo-vače hloubky v jednom pracovním kroku. Ideální pro příležitostné uživatele. Pro pilové řetězy 1/4" P, 3/8" P, .325", 3/8" a .404", integrované vyrovnání tolerance pilníku (pouze u STIHLu).

3/8" P, Ø 4,0 mm - Obj. č. 56057504303
.325",  Ø 4,8 mm - Obj. č. 56057504304
3/8",  Ø 5,2 mm - Obj. č. 56057504305

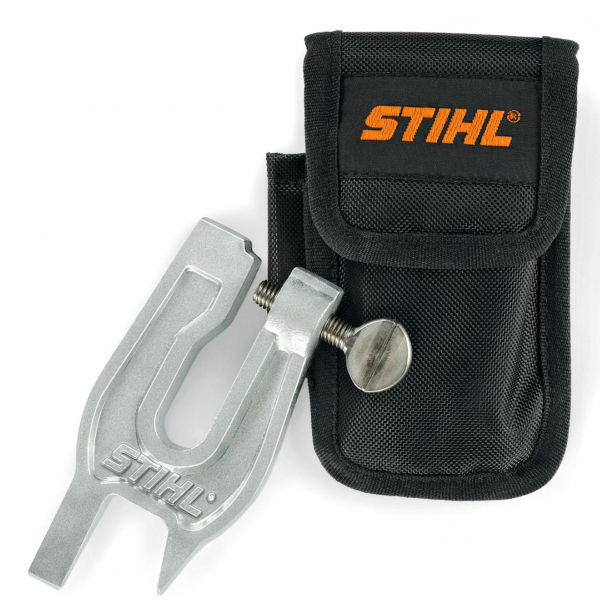

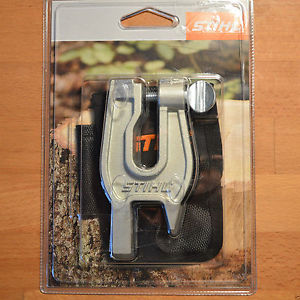

Kozlík - držák na ostření pilových řetězů S260

Lehké a snadno ovladatelné provedení. Možnost jednoduchého zaražení do dřeva a snadné upevňování vodicí lišty, včetně praktické brašny s popruhem.

Obj. č. 00008810402

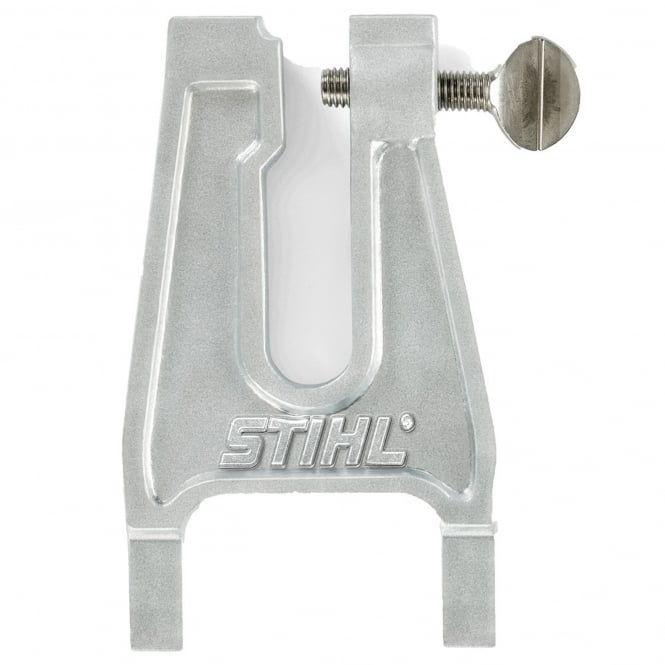

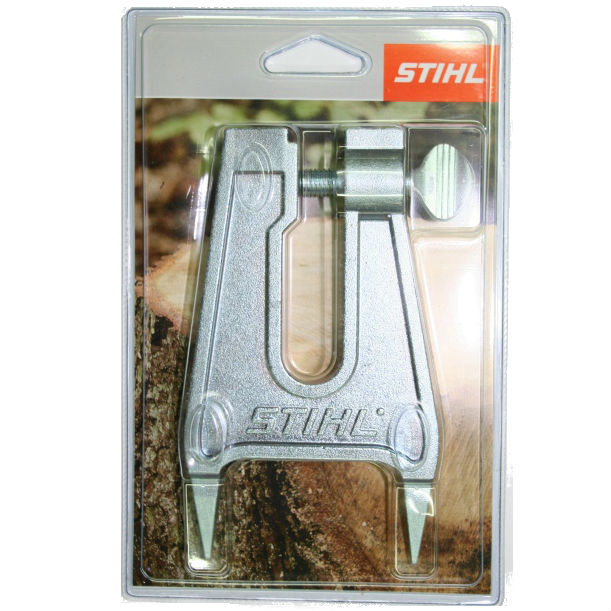

Kozlík - držák na ostření pilových řetězů L700

Velké robustní provedení. Možnost jednoduchého zaražení do dřeva.

Obj. č. 00008810403

Přípravek na ostření řetězů Stihl FG1

Vodítko pilníku při broušení řetězů, pro upevnění na lištu pily, pro všechny typy řetězů.
Brousící přípravek se jednoduše namontuje na vodící lištu s řetězem. Rovnoměrné broušení řetězu s vysokou přesností. Není vhodné pro pilový řetěz 1/4" PM3.

Obj. č. 56030127510

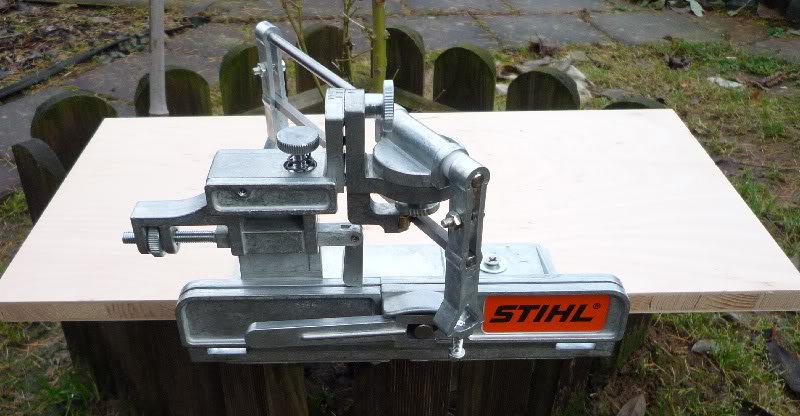

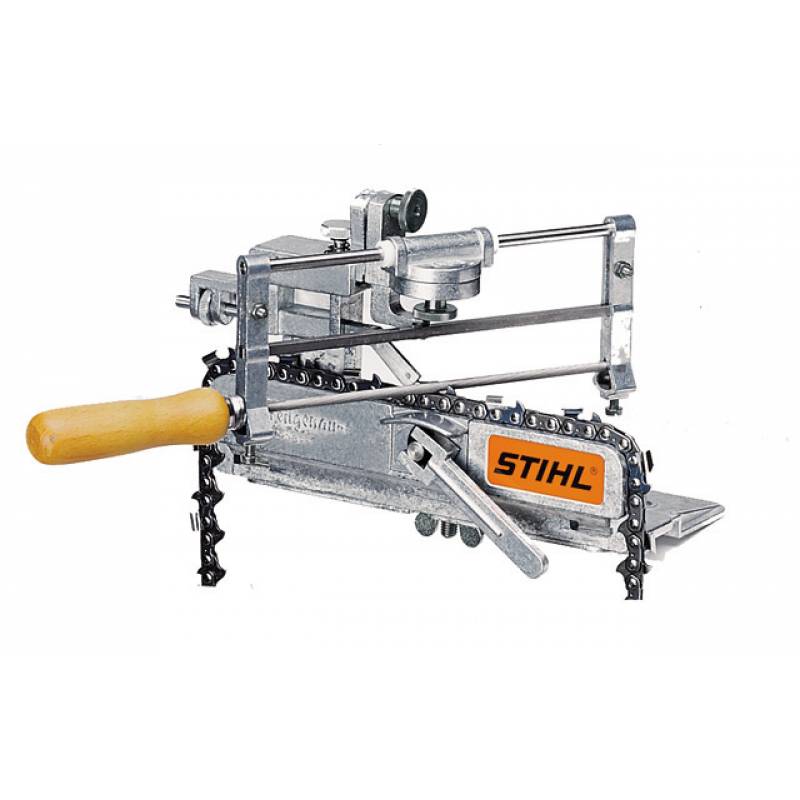

Přípravek na ostření řetězů Stihl FG2

Přesný ruční ostřící přístroj z kovu. Pro upevnění na stůl, bez rukojeti a pilníku. Není vhodné pro pilový řetěz 1/4" PM3.

Obj. č. 56040007501
